QJ型起重機減速機軸端型式、型号标記（JB/T89051-1999）
Tags: X/B系列擺線針輪減速機    發布時間: 2015-10-24

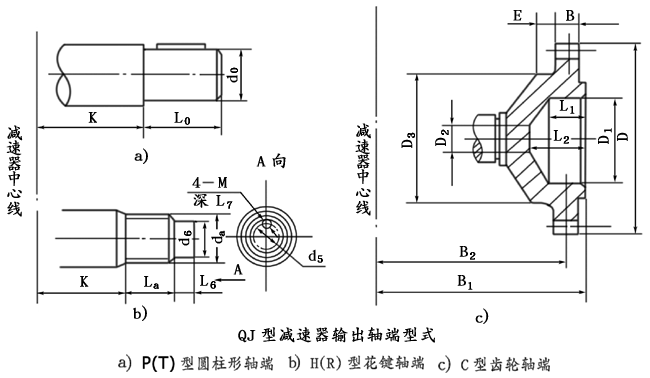

 軸端型式  高速軸端採用圓柱軸伸，平鍵聯接，輸出軸端有三種型式，見下圖和下表。
    ①P(T)型：圓柱軸伸平鍵，單鍵聯接；
    ②H(R)型：圓柱軸伸漸開線花鍵聯接；
    ③C型 ：齒輪軸端(僅公稱中心距爲236～560的減速器有這種軸端型式)。
QJ型起重機減速機軸端型式、型号标記
減速器的輸出軸端尺寸參數             (mm)
公稱中心距a1
K
P型
C型
H型
d0
L0
m×z
D
D1
(H7)
D2
D3
B1
B2
B
E
L1
L2
m×z
da
(h11)
La
d5
M
d6
(k6)
L6
L7
140
130
48
82











3×15
48
30
25
6
40
20
12
170
140
55
82











3×18
57
30
30
6
50
25
12
200
195
65
105











3×22
69
35
40
8
60
30
16
236
225
80
130
3×56
174
90
40
135
279.5
253
25
25
45
60
3×27
84
40
50
8
70
35
16
280
250
90
130
4×56
232
120
40
170
302.5
271
35
25
50
75
5×18
95
50
60
8
80
40
16
335
280
110
165
4×56
232
120
40
170
339.5
308
35
25
50
75
5×22
115
55
70
10
100
45
20
400
340
130
(140)
200
6×56
348
170
45
260
402
370
40
32
76
100
5×26
135
70
90
10
120
50
20
450
365
150
200
6×56
348
170
45
260
429
397
40
32
76
100
5×30
155
75
100
12
140
55
25
500
410
170
(180)
240
8×54
448
200
105
260
482
442
50
32
78
100
5×34
175
85
120
12
160
60
25
560
445
190
(200)
280
10×48
500
200
105
280
570
505
60
35
78
110
5×38
195
95
140
12
180
60
25
630
495
220
280











8×26
216
105
160
12
190
65
25
710
565
250
(260)
330











8×30
248
120
180
16
220
65
32
800
615
280
380











8×34
280
135
200
16
250
65
32
900
670
320
380











8×38
312
150
220
20
280
75
40
1000
740
360
450











8×44
360
170
250
20
320
80
40
型号
1）方法1
QJ型起重機減速機軸端型式、型号标記
    标記示例：
    起重機二級減速器，裝配型H，卧式安裝公稱中心距a1=900mm，公稱傳動比25，輸出軸端爲圓柱軸端，則标記爲：   減速器QJBHW900×25—T
